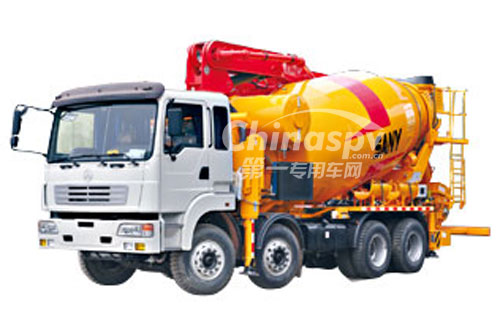

三一搅拌泵车SY5430JBC 32
配置参数
| 基本信息 | |||
| 公告型号 | SY5430JBC 32 | ||
车型介绍
主要特点
·四节M型臂架，展开速度快，布料范围广。
·综合运用有限元分析和机构优化等现代手段进行设计，臂架结构更合理，重量更轻。
·自行研制的臂架疲劳试验机，对泵车臂架结构进行严格的实体试验，以保证臂架持久耐用，安全可靠。
·大螺距、大容量的搅拌筒，装载量大，混凝土匀质性好，进出料速度更快。
·搅拌筒采用耐磨性好的高强度细晶粒合金钢材料，使搅拌筒寿命比普通的钢材高1.6倍。
·流线型料斗，无搅拌死角，并装有筛网安全装置和射频电容式料位计等。
·专利主油缸防水密封技术：在活塞杆处增置一个高压缓冲区，阻止活塞杆将水带入液压系统，有效防止液压油乳化，并提高了液压元件使用
寿命，降低了使用成本。
详细参数
整机参数
全长(L)：10690mm
总宽(W)：2500mm
总高(H)：3940mm
搅拌筒几何体积：13m3
臂架支腿参数
臂架垂直高度：32.0m
臂架水平长度：28.0m
臂架垂直深度：21.1m
最小展开高度：6.6m
第一节臂长度：7800mm
转角：92°
第二节臂长度：6899mm
转角：180°
第三节臂长度：6900mm
转角：258°
第四节臂长度：6225mm
转角：254°
转台旋转角度：365°
前支腿展开宽度：5340mm
后支腿展开宽度：2660mm
泵送系统参数
混凝土理论排量：65m3/h
理论泵送压力：8MPa
理论泵送次数：31次/分钟
输送缸内径：200mm
输送缸行程：1000mm
液压系统：开式
系统油压：32MPa
水箱容积：650L
输送管径：100mm
末端软管长度：4m
末端软管管径：100mm
底盘参数
底盘型号：SYM1310T-01
发动机型号：T11C-UJ
发动机功率：259kW/2100rpm
排放标准：EuroⅢ
燃料箱容积：400 L
排量：10.520L
行驶速度：≤80km/h
制动距离(30km/h)：10m/30km/h
